电力液压盘式制动器技术协议
焦作工力制动器厂向需方采购提供的电力液压盘式制动器系列产品符合相关标准和满足样本、技术参数相关问题如下:
一、使用环境条件:
使用环境温度:-20°C~+50°C相对湿度:≤90%
海拔高度:不超过2000m
二、技术性能要求
1、制动器为常开式设计，(即液压站工作时使制动器闭合)
2、制动力矩大于等于110KN。
3、制动器上闸时间小于0.5秒。
3、制动器具有制动瓦随位和退距的功能(两侧闸间隙应调整均等)。
4、动作性能:大工力制动器的释放和闭合应灵活、无卡滞和爬行现象，油缸密封处应无渗漏情况。
5、工力液压泵站为一拖一设计，电机驱动油缸产生压力使制动器闭合。(三相电源380V)
6、液压泵站防护等级IP55。
三、关键零部件
1、制动架为铸钢材质，释放油缸为航模管材质
2、所用销轴材质为45号钢.
3、制动瓦和衬垫不含石棉的有害物质，制动衬垫在制动力均等，摩擦衬垫的动摩擦系数≥0.36。
4、盘式制动器带有开闸限位开关支架，开关支架应调整方便;不能出现活塞活动后开关支架错位现象。
5、液压站箱体材质Q235.

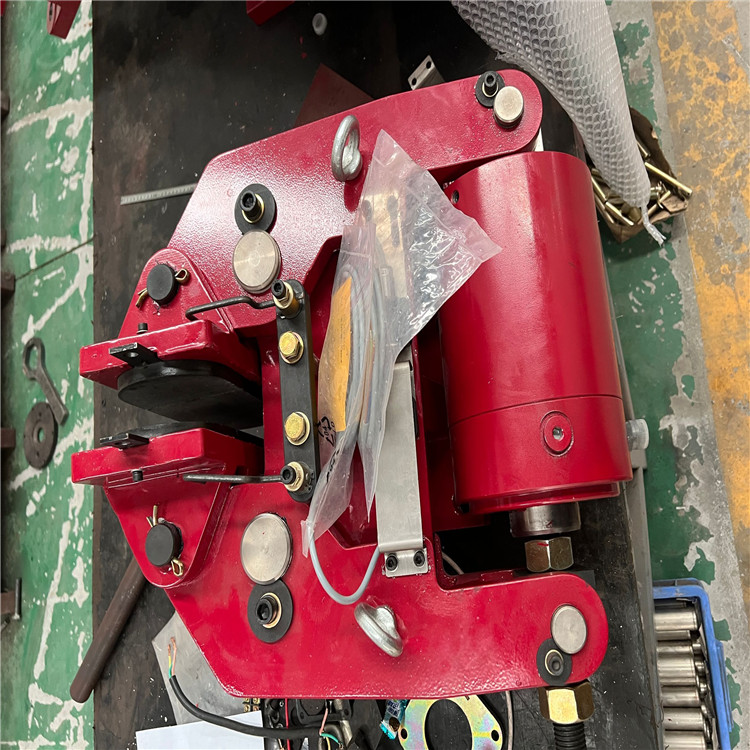

四、制动器技术参数
产品型号 总夹紧力 制动力 工作压力 开闸间隙 开闸油量
(KN) (KN) (MPa) (mm) (ml)
SBD160 160 115 6-9 0.75~1.25 90
1、制动器的型号、主要参数见上表。
2、制动器的外形安装尺寸等详见技术协议附图。
3、供方焦作工力制动器合格证上需有“油压信息”、“出厂编号”、“需方的订货信息”，并做好备案记录，方便后期溯源。
4、供货范围:盘式制动器和液压站。11本协议规定了YZ1-12-12型液压站+SBD160-A型制动器成套制动系统的技术参数 功能要求、制造、检验、试验、供货、安装调试、验收、质量保证及服务等全部技术要求。1.2乙方提供的制动系统为全新 完整 成套设备，适配甲方TYC132-350低速永磁同步电动机使用，满足户内安全稳定运行、低维护、长寿命要求。1.3本协议提出的为标准限度技术要求，未详尽之处按国家及行业新有效标准执行。2供货范围
序号 设备名称 型号规格 单位 数量 备注
1 液压站 YZ1-12-12 台 按合同 含电机、阀组、液压泵、手
动泵、油箱、压力表、压力
继电器、溢流阀、电磁阀等
2 制动器 SBD250-A 台 按合同 含本体、制动器衬垫刹车片、油缸、限位
开关等
3 配套附件 高压油管、接头、
密封件、紧固件 套 按合同 不锈钢 /防腐材质
4 技术资料 使用说明书、外形
图、合格证、试验报告、电气原理图 验套 2 纸质2套+电子版1套
设备名称 型号规格
含电机、阀组、液压泵、手
1 液压站 YZ1-12-12 台 按合同 动泵、油箱、压力表、压力
继电器、溢流阀、电磁阀等含本体、衬垫、油缸、限位
工力制动器 SBD160-A 台 按合同
2工力制动器高压油管、接头、 按合同 不锈钢/防腐材质
3 配套附件 套
密封件、紧固件使用说明书、外形
2
4 技术资料 图、合格证、试验套 纸质2套+电子版1套
报告、电气原理图
3 运行环境条件
环境温度:-15℃~+50℃海拔高度:≤1000m相对湿度:≤85%安装场所:户内污秽等级:2级
